油压机

630吨框架式油压机

630吨框架式油压机也称630吨框架式液压机、630吨框架式压力机,型号YQ34-630T,公称力为6300KN。本液压机为框架式高性能、高精度单动薄板拉伸油压机,液压垫可安装于工作台中或工作台外,可完成金属薄板的拉伸、冲裁、弯曲、翻边、成型等工艺。尤其适用于汽车行业的钢圈、车身、桥壳、地盘、车门等零件。

设备型号:YQ34-630T
联系方式全国24小时热线:18963222388

630吨框架式油压机也称630吨框架式液压机、630吨框架式压力机,型号YQ34-630T,公称力为6300KN。本液压机为框架式高性能、高精度单动薄板拉伸油压机,液压垫可安装于工作台中或工作台外,可完成金属薄板的拉伸、冲裁、弯曲、翻边、成型等工艺。尤其适用于汽车行业的钢圈、车身、桥壳、地盘、车门等零件。

本机机身采用整体框架式结构,主要结构件采用钢板焊接结构,焊后经时效处理以彻底消除焊接应力,整体刚性好,抗压强度高;焊缝经打磨无焊渣和流疤现象;再经抛丸处理。滑块采用4条四角八面导轨作为滑块的导向,导轨导板采用铜基合金材料,导向面积大、间隙小,调整精度高、抗偏载能力强,耐磨性能好,使用寿命长以及更换方便;滑块下平面设有T型槽(其尺寸和位置根据用户的工艺要求而定)。

630吨框架式油压机车间展示:

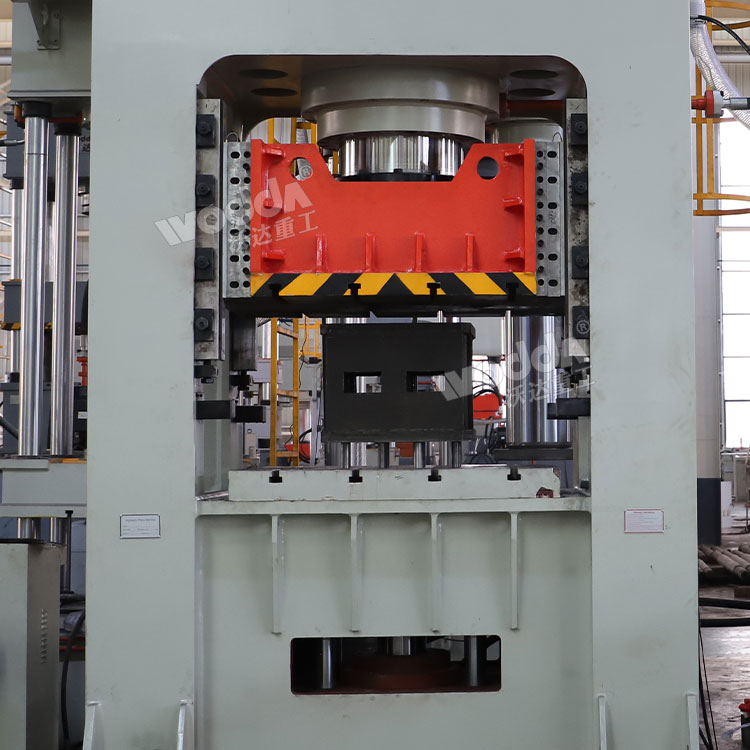

630吨框架式薄板拉伸油压机

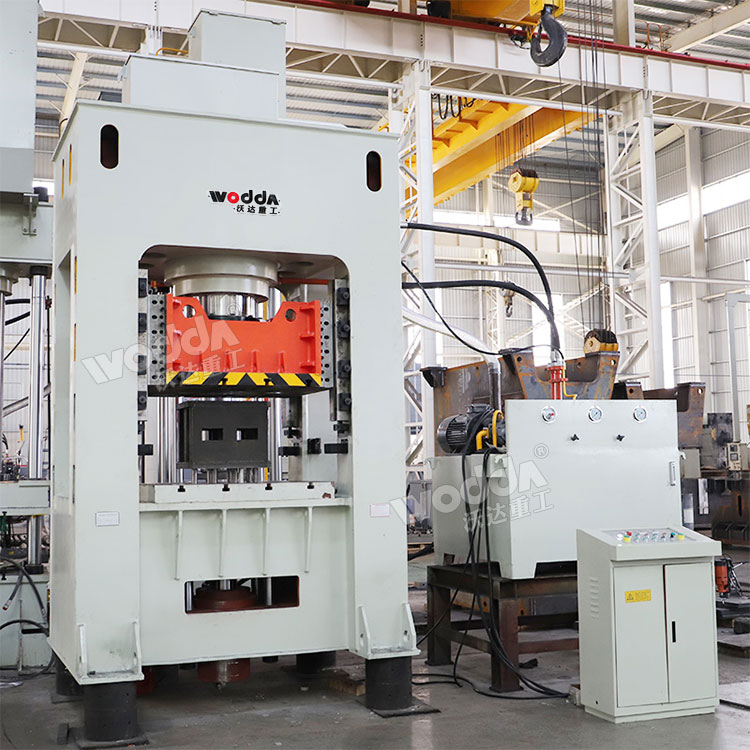

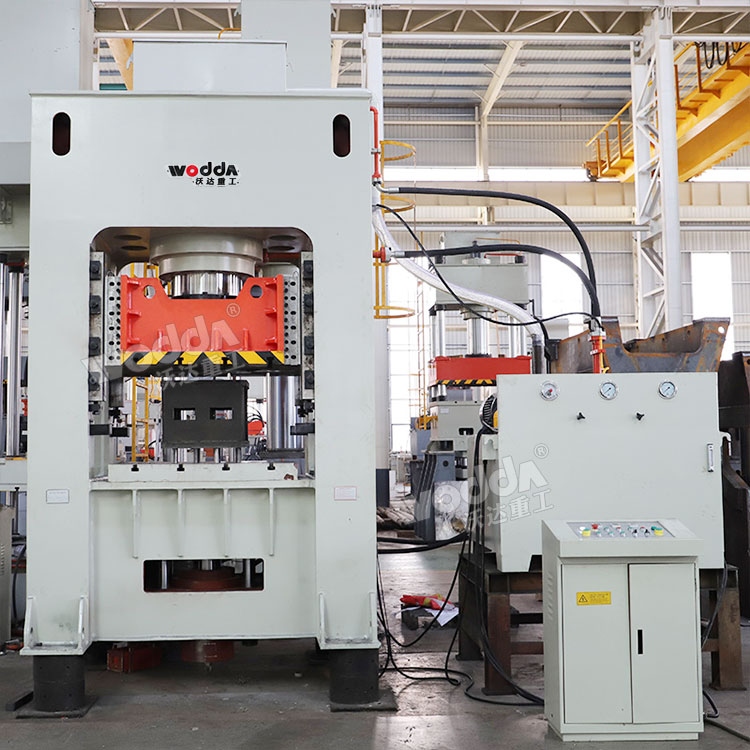

630吨框架式油压机车间实物

630吨框架式液压机的特点:

1、630吨框架式液压机机身采用计算机优化设计,为全钢板焊接框架式结构,精度保持性好。

2、液压控制系统采用插装阀集成系统,工作可靠、流量大、内泄小、使用寿命长,系统高度集成,减少了连接管路与泄漏点。

3、四角八面导轨,导向精度高,抗偏载能力强,并采用集中润滑。

4、630吨框架式油压机采用按钮集中控制,具有调整、手动、半自动(定程单次和定压单次)三种操作方式。

5、滑块运动速度快,工作效率高。

6、滑块工作压力、空载快速下行和慢速。

7、压制缸吨位由一只活塞缸实现,缸体为优质锻钢,活塞杆表面经中频淬火处理,硬度高,使用寿命长。油缸主要密封件采用优质密封圈,确保密封可靠。

8、工作台垫板下方设有液压垫,工作台垫板上面设有足够的顶杆孔、液压垫的工作范围分为拉伸、顶出和不顶出三种。


液压垫(多顶杆)

630吨框架式油压机技术参数:

设备型号:YQ34-630T

公称压力:6300KN

系统压力:25Mpa

滑块行程:320mm

开口高度:800mm

台面尺寸:1250*1250mm

下行速度:120mm/s

工作速度:6-15mm/s

回程速度:110mm/s

电机功率:22*2KW

液压垫力:200T

液压垫行程:300mm

液压垫面积:900*900mm

注:以上参数仅供参考,机器实际参数请以山东沃达重工史经理18963222388(微信同号)技术方案为准。

适用领域:

本系列油压机适用于金属材料的拉伸、冲裁(应选配冲裁缓冲装置)、弯曲、翻边、冷挤压等各种冲压工艺,还适用于较正、压装、粉末制品和磨料制品的压制成型以及塑料制品,绝缘材料的压制成。

可选配附件:

移动工作台;冲裁缓冲装置;光电保护装置;行程、压力、速度数显、数控装置、触摸式工业显示屏、液压系统加热、冷却装置;打料装置;滑块安全栓;模具加热及温控装置;换模用浮起导轨和滚动托架等。

本机车间试机视频以及相关案例视频,请联系山东沃达重工史经理18963222388(微信同号)获取。
