800吨匣钵油压机-800T四梁四柱油压机

时间:2024-07-20 14:18   作者:小编 浏览次数:

800吨油压机是匣钵成型专用型号,称为800吨匣钵油压机,适用于压制石墨匣钵、陶瓷匣钵、耐火材料匣钵、刚玉匣钵、莫来石匣钵等。800吨匣钵油压机是一种四梁四柱液压机,主油缸为单缸结构,浮动脱模梁与主油缸两侧的辅助油缸相连,通过脱模梁的下沉实现脱模;在实际生产中,需要提前做好下沉式地基,并用地脚螺栓固定好机器的四角。配备伺服驱动+PLC控制系统,可实现手动和半自动两种操作,并可触屏控制和设定各项系统参数。

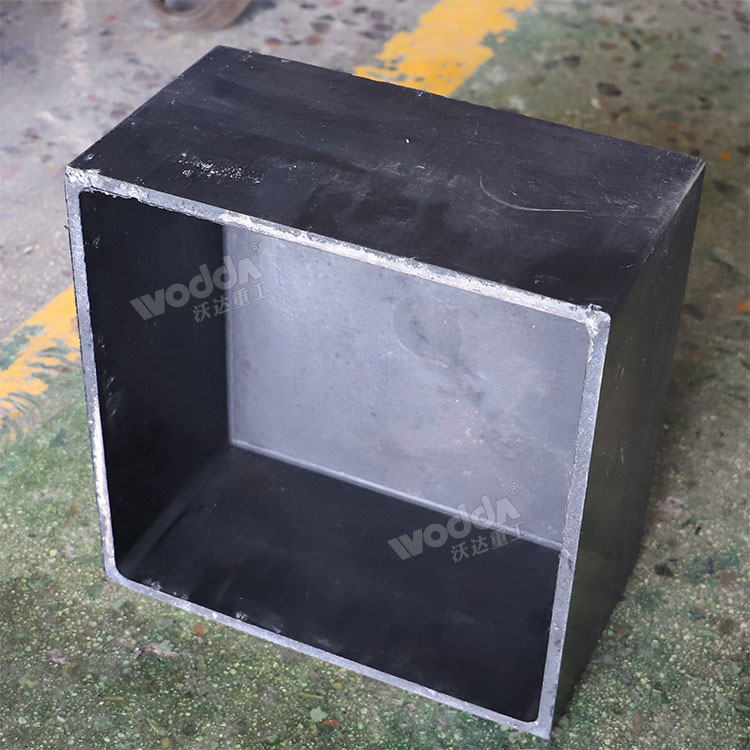

匣钵

800吨匣钵油压机结构概述:

800吨匣钵油压机采用的是四梁四柱结构形式:机身由上横梁、滑块、脱模梁、工作台、立柱等组成,上横梁,工作台通过立柱和螺母构成封闭机架,机身刚性和精度保持性好。滑块沿立柱做上下运动,立柱导套材料采用复合材料,以提高许用面压力,减小摩擦力,立柱材料采用45#钢件,经表面处理并镀硬铬,提高耐磨与耐用度。焊接机身大梁采用回火处理消除焊接内应力,保证机器长久使用不易变形。工作台、滑块T形槽的位置以及下工作台内腔尺寸跟模具配合好生产。油缸采用单缸结构,布置在上横梁内,缸体通过法兰与上横梁固定在一起,活塞杆通过连接法兰与活动横梁相连接。缸体材料为优质45#钢锻打,保证材质均匀;所有活塞杆表面均进行淬火处理,油缸进行耐压试验(1.1倍)。立柱材料为 45#钢调质,立柱采用螺母紧固,以便于机身预紧。立柱经调质处理,导向部分表面镀硬铬0.05mm,提高表面精度、耐磨性及较强的抗偏载能力。

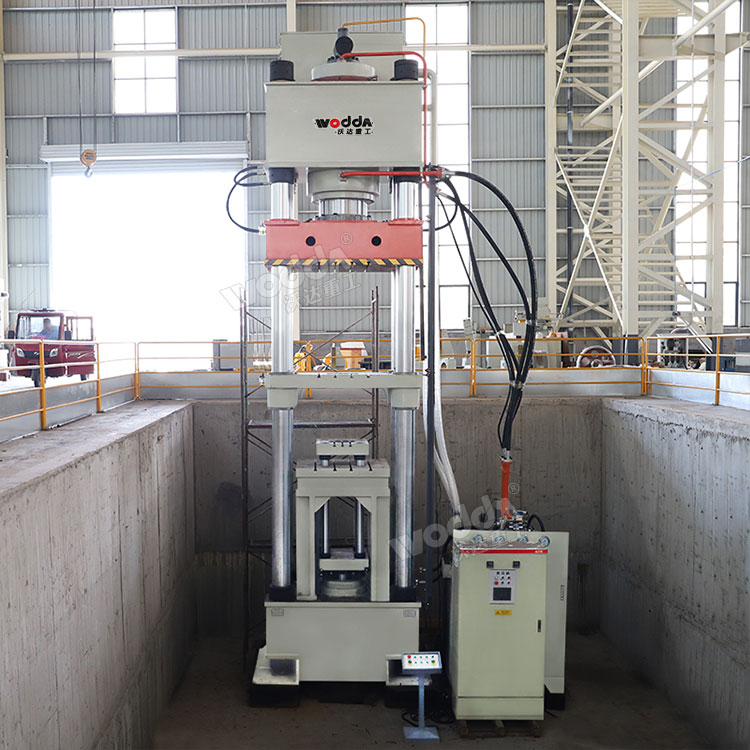

800吨四梁四柱油压机

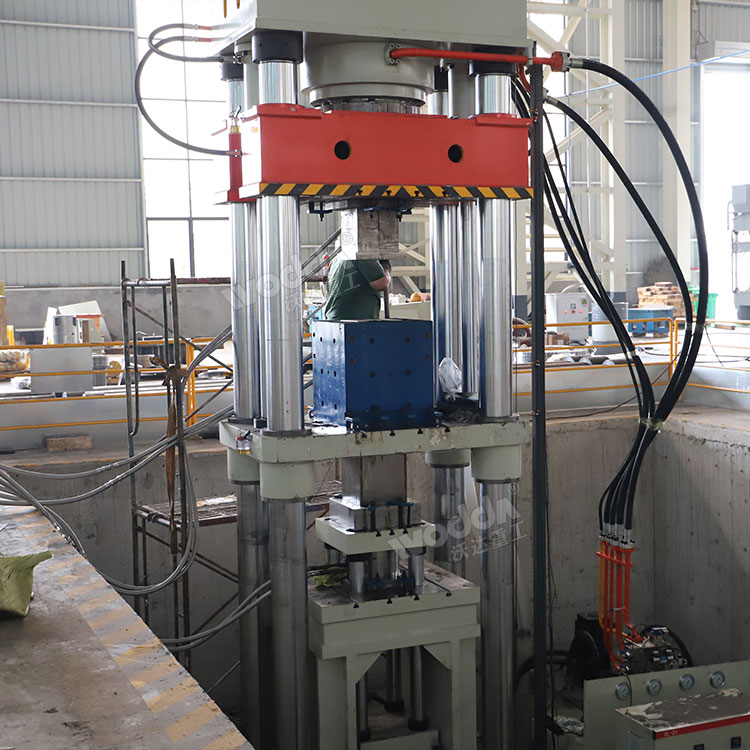

800吨匣钵油压机试机

800吨匣钵油压机的特点:

1、800吨匣钵油压机快速一次成型,伺服电机,保压成型,节能环保。

2、粉末成型,自动化程度高,配合模具以及自动上下料装置快速模压成型。

3、800吨四梁四柱油压机主机架采用钢板焊接件,刚性好,稳定性强,不变形,延长了设备的使用寿命。

4、机身采用焊接成型,经过时效振动,高频淬火等工艺,提高机器强度以及耐磨性。

5、整体机型设计稳定,使用寿命长,坚实耐用。

6、应用范围广,可以压制耐火砖,匣钵,坩埚等工件成型,属于多功能液压机设备。

7、PLC自动化程度高、科技含量高、主机结构紧凑。

8、800吨四梁四柱油压机精度高,模具更换安装方便,自动化程度高。

9、双面加压生产工艺,确保成品上下密实度一样,提高产品质量。

10、可实现一机多用,更换不同的模具可生产不同规格形状的产品,更换模具简单快捷。

11、优化的液压传动系统,可以实现液压自动、多次分级加压,可自动排气,克服产品分层缺陷。产品一致性好。

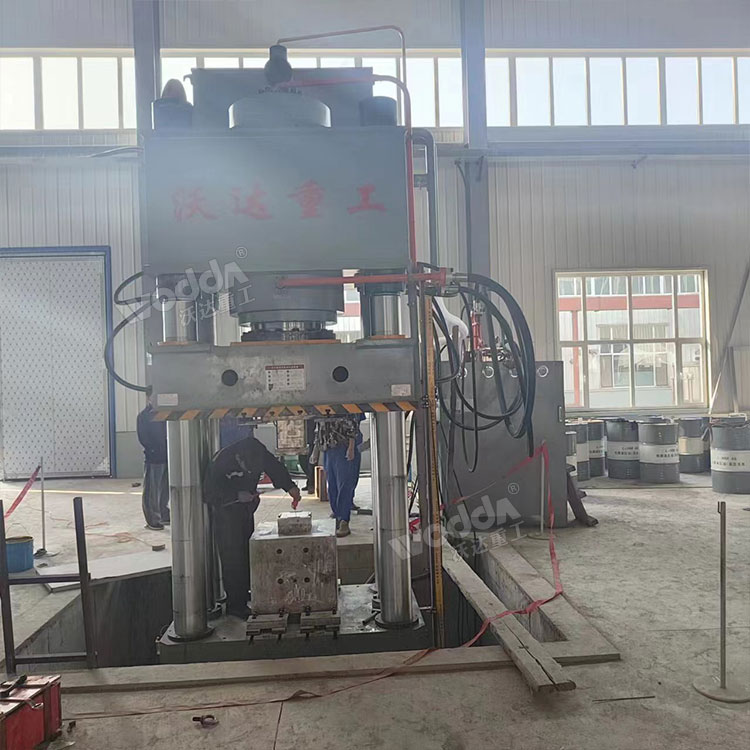

800吨匣钵油压机客户现场

800吨匣钵油压机技术参数:

公称压力:8000kn

液体力:25Mpa

滑块行程:900mm

开口高度:4330mm

工作台有效尺寸:1200*1200mm(按客户需求定)

电机功率:52kw

油箱容量:1000L

油泵排量:100+80ml/r

注:以上参数仅供参考,机器实际参数请以山东沃达重工史经理18963222388(微信同号)技术方案为准。

800吨匣钵油压机使用条件:

环境温度:-20℃~45℃;环境湿度:40%~95%;供电电压为:380V三相四线制,电压波动范围:380V±10%,50HZ。设备使用介质:46#抗磨液压油。

山东沃达重工专业设计生产液压机、油压机的源头厂家,集研发、设计、生产制造、销售为一体,可按需定制不同吨位液压机,秉承“技术是企业灵魂”的精神,努力打造优质产品,为客户创造良好的服务,欢迎实地到访验厂。
